Water Cooled Oil Cooler Vol. 2

sambungan dari vol. 1

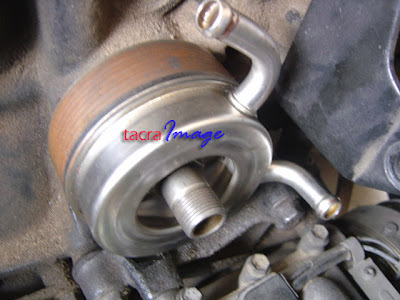

ini thread untuk masukkan oil filter tadi...

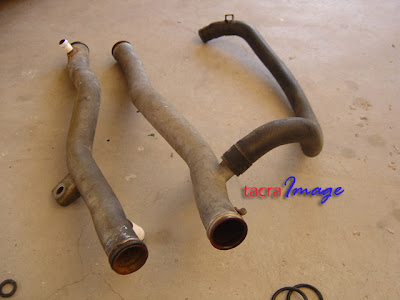

yang atas ialah paip untuk laluan air pada bahagian belakang blok untuk standard mivec dan yang bawah pula dari GSR. kelihatan outlet air untuk disambungkan ke oil cooler nanti. yang standard mivec tidak ada outlet ini


harus diingat paip dari GSR tidak dapat digunakan kat blok mivec jadi terpaksa mod paip asal mivec supaya menjadi sama seperti paip GSR iaitu dengan drill lubang dan tambah outlet air seperti paip GSR, kena weld besi bulat

termostat housing mivec


masukkan oil cooler dan ikat dengan kemas supaya tidak berlaku kebocoran


pasangkan oil filter di bahagian hadapan oil cooler


sambungkan hose seperti mana di atas


ada dua hose iaitu outlet dari paip belakang blok masuk ke oil cooler dan dari oil cooler keluar dan masuk ke blok semula. gambar atas ialah hose air masuk ke bahagian hadapan blok


close up hose air masuk ke blok semula dan yang atas tu air keluar dan masuk ke oil cooler


gunakan hose asal dari oil cooler GSR kerana tahan panas, kalau guna hose biasa kat spare part tidak digalakkan kerana senang crack dan bocor

<< bersambung vol. 3 >>
