Pinout Mivec ECU

bersua kembali, entri kali ini saya paparkan pinout mivec ecu. kalau nak pasang apexi SAFC (super air fuel converter), apexi RSM (rev speed meter), apexi turbo timer dan lain-lain memerlukan pinout ecu untuk memudahkan kerja-kerja berkenaan

ECU 4G92 mivec 7035

ECU mivec 1.6 4828

isi perut dalam ecu

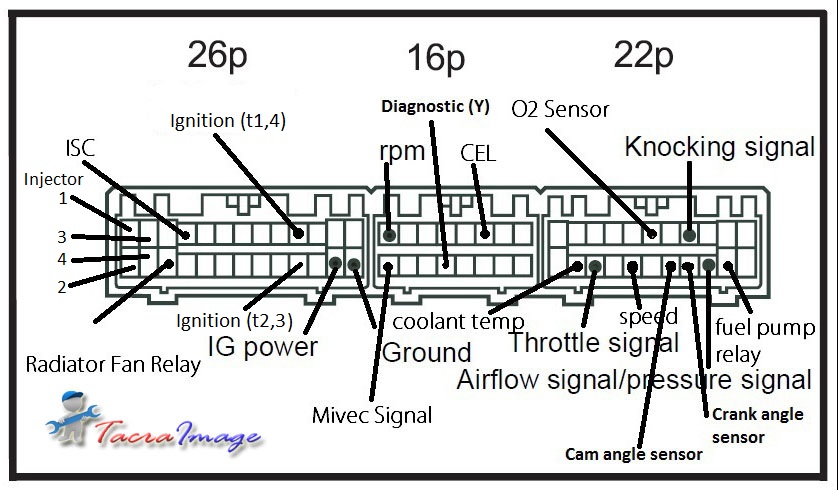

gambar di atas menunjukkan soket ecu mitsubishi yang kebiasaannya berwarna kuning bagi enjin 4G9X. paparan saya kali ini hanya khusus untuk ecu mivec sahaja sama ada ecu kod 4828 ataupun 7035. soket ecu mivec ada 3 iaitu yang pertama soket 1 yang mempunyai 26 pin, soket kedua ada 16 pin dan soket terakhir iaitu soket ketiga mempunya 22 pin. harus diingat ketika hendak mencabut soket ini dari ecu terlebih dahulu tanggalkan terminal negatif bateri untuk mengelakkan sebarang kejadian yang tidak diingini berlaku




ini ialah soket 1 (26 pin)
1 - injector 1 ground control (in)
2 - injector 3 ground control (in)
3 -
4 - idle speed control servo coil A1 (in)
5 - idle speed control servo coil B1 (in)
6 -
7 -
8 - fuel pump relay ground control (in)
9 -
10 -
11 -
12 - power source (in)
13 - chasis ground (out)
14 - injector 2 ground control (in)
15 - injector 4 ground control (in)
16 -
17 - idle speed control servo coil A2 (in)
18 - idle speed control servo coil B2 (in)
19 -
20 - a/c control unit (in)
21 - a/c (in)
22 - a/c clutch relay (in)
23 - ignition power transistor B (out)
24 - eletric load switch
25 - power source (in)
26 - ground (+ o2 sensor wire) (out)




socket 2 (16 pin)
1 - RPM signal (out)
2 -
3 -
4 - ignition timing adjustment
5 -
6 - check eingine light control ground (in)
7 - 5V power steering pressure switch (in)
8 -
9 - oil control mivec selenoid (in)
10 - induction valve close
11 - induction valve position sensor 1
12 - diagnostic connector
13 - diagnostic connector
14 - ABS ecu
15 - 5V to engine coolant sensor
16 -

socket 3 (22 pin)
1 - to start (in)
2 - 5V intake temp sensor (out)
3 - EGR temp sensor
4 - no connection
5 - o2 sensor heated type (in)
6 -
7 - no connection
8 - detonation sensor (in)
9 - no connection
10 - battery backup (in)
11 - 5V throttle position sensor (out)
12 - 12V key is tuned to start (in)
13 - 5V to engine coolant sensor (out)
14 - throttle position sensor (in)
15 - atmospheric sensor (in)
16 - 5V to vehicle speed sensor (out)
17 - 5V to idle switch (out)
18 - camshaft position sensor (out)
19 - crank angle sensor (out)
20 -
21 - connected to start (out)
22 - engine coolant temp sensor





pinout penting untuk penyambungan seperti RSM, SAFC/VAFC, timer dan lain-lain

sekian, terima kasih
jumpa lagi
