Fender Side Signal Blink

ada dalam kalangan kita yang berminat untuk menjadikan fender side signal ikut on apabila lampu kereta dihidupkan. ini bermakna lampu signal kat fender turun hidup sebaik sahaja switch lampu dibuka, apabila lampu signal di on, signal berkenaan ikut berkelip seperti biasa tanpa apa-apa masalah. di bawah ini saya tunjukkan diagram yang tak seberapa yang saya buat, maklumlah... tak pandai lukis dengan menggunakan komputer tetapi sekadar boleh dijadikan panduan untuk semua

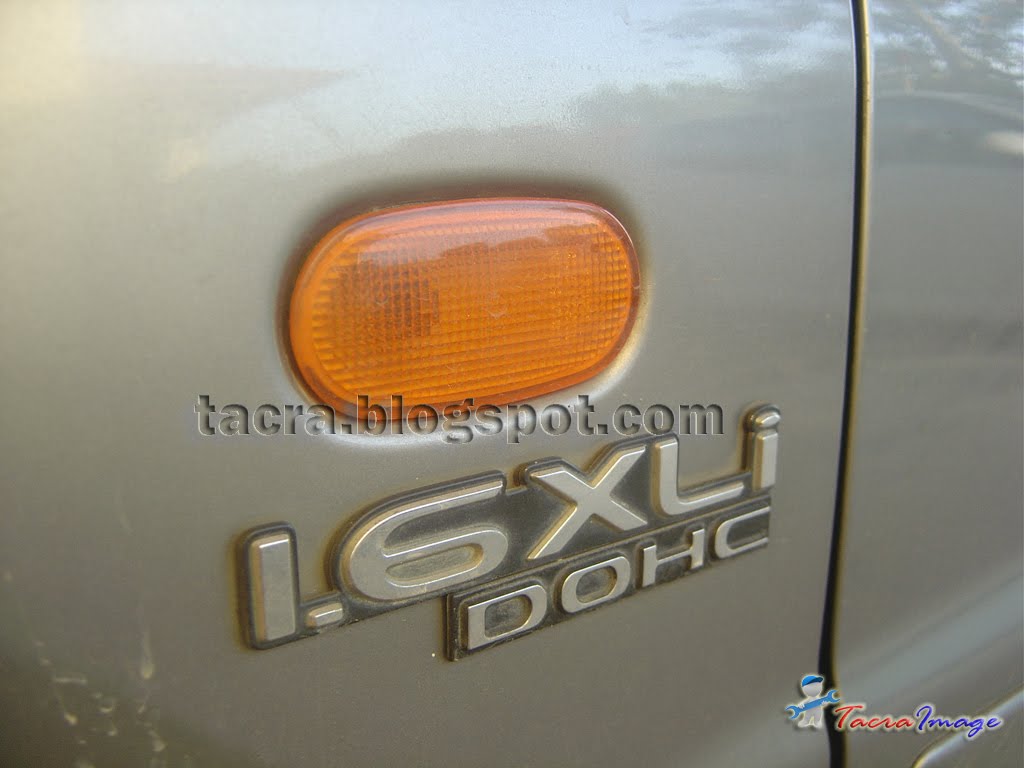

ini fender side signal mitsu sebab permukaannya rata, kalau wira ada keluar sikit


signal fender perodua viva


lampu kecil perodua viva yang perlu di'tap' dengan wire dari signal nanti


ini gambar socket lampu kecil perodua viva



ini lah diagram ringkas untuk panduan bagi menjalankan projek ini. pertamanya kenal pasti wire negative dan positive lampu signal, kebiasaannya bagi wira wayar negative berwarna hitam. wayar negative inilah yang perlu dipotong dan wayar yang dari bateri atau enjin kereta hendaklah dibalut dengan tape hitam. yang nak digunakan nanti ialah wayar negative dari signal itu sendiri



apabila dipotong, wayar negative dari signal hendaklah disambung ke wayar positive lampu kecil. kenal pasti dulu color untuk wayar positif lampu kecil dengan menggunakan multimeter atau test lamp. apabila dah jumpa, tap wayar negative dari signal kat situ dan kemaskan wire. dah selesai dan bolehlah test dengan membuka lampu dan on signal kereta anda

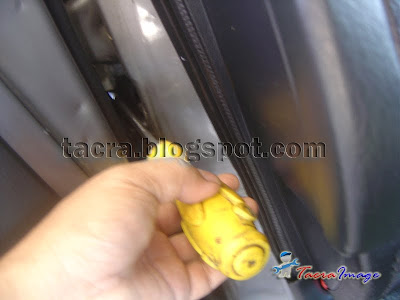

ni cara nak buka fender signal wira, gunakan skru driver yang dijolok melalui pintu kereta untuk membuka lock fender signal berkenaan


keluarkan signal


wayar hitam aka negative yang perlu dipotong


tap wayar yang dipotong tadi ke sini


kenalpasti wayar negative dan positive. tap wayar positive dari signal yang dipotong tadi

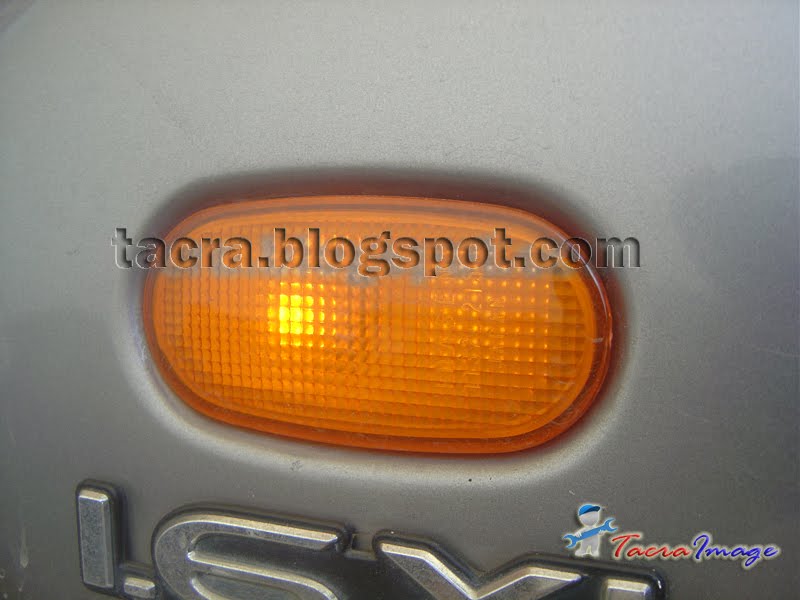

siap sepenuhnya, dah berjaya on semasa buka switch lampu dan berkelip bila bagi signal

sekian, terima kasih
selamat berpuasa

40 comments:

mangoax said...

projek utk hujung minggu ini.....

jeff_tacra said...

ingatkan dah start buat projek ni... belum lagi rupanya

mangoax said...

hari ni.. semalam dah gelap...so esok alang2 esok xkeje buat projek ni le malam ni.... heehee...

kroll said...

Salam Abg Jeff ... Kancil leh wt camni X? ... TQ

jeff_tacra said...

mana-mana kereta pun boleh buat macam ni

mangoax said...

selesai suda.... TQ bro jeff.. kalo aderr gambo2 camni senang cket nak buat... TQ skali lg...

jeff_tacra said...

tahniah mangoax kerana telah berjaya melakukannya

Mohd Faizal Bin Ab Kaply said...

Kalau ada sekali,rear side marker lg cun bro..

wiragaban said...

masa signal on,adakah kelipan lampu fender dengan lampu signal asal sama?

atwira said...

untuk wira,wayar +ve lampu kecil warna apa bang jeff?

jeff_tacra said...

boleh test guna test lamp. on lampu kecik, klipkan test lamp kat body dan satu lagi cucuk kat wire lampu kecik, kalau test lamp tu hidup bermakna wire tu 12v

at wira said...

tq bang jeff..

Anonymous said...

slm...abg jeff wayar hitam -tve tu kene sambung guna wyr pjg n tape kn di wayar +tve lampu kecik..

tol ke cm tu..

jeff_tacra said...

wsalam, kena tambah wire supaya cukup untuk tap ke wire lampu kecik

Anonymous said...

macamana nak buka fender signal gen2 ye bro jeff?

mangoax said...

kalo nak senang buka fender signal. buka jerrr "daun pisang" tu....

Anonymous said...

abg jeff wyar +12v dr lampu kcik x kena potg kn... just smbg je ngn wyr - dr sinal kn.. tol ke..

jeff_tacra said...

kena potong, lihat gambar 5 dan 6 kat atas tu

Anonymous said...

tq...

"About AZIZI " said...

tuan,

kena buat utk kedua-dua belah atau sebelah sahaja pun dah ok?

jeff_tacra said...

kena buat dua2 belah iaitu kiri dan kanan side signal

Anonymous said...

kalau salah tap terminal positif negatif apa akan jadi bang jepp?

Ariffantasi said...

salam bro,
sya nk tya skit,
ramai dduk buat bila buka pintu double signal akan berkelip..
adakah sama mcm diatas ??
atau ada menggunakan wiring lain..
sya owner viva elite

harap bro dpt mmbntu saya
email saya : ariffantasi@gmail.com

Anonymous said...

salam bang, situasi sy begini.. fender signal mmg x hidup langsung even bukak signal.. mgkin pomen sebelom ni xpasang balek sbb baru convert engine.. so cmne nk wat fender signal nyala & bile bukak signal ia berkelip.. sbb sy dah try wat cara di atas tp xboleh..

jeff_tacra said...

Pertamanya kena hidupkan dulu fender signal seperti asal dan kemudian buat wiring seperti di atas

adam said...

salam bang,saya sudah ikut cara yang ditunjuk diatas!tapi bila pada hari siang,kita tidak nyalakan lampu kecil tersebut,fender signal juga tidak akan nyala walaupun kita buka lampu signal???ataupun saya salah sambung wayar?!?tq

Anonymous said...

wire yg nk tab tu nk masuk kot mana? wire dh beli..diagram dh paham..tapi wire yg nak tap tu nak masukkan kot mana? dlm fender tu gelap!

Anonymous said...

salam abg jeff nk tye ape mslh nye kalu semua skali signal x mnyala?

jeff_tacra said...

check relay signal

Anonymous said...

salam, boleh tak wat kt signal depan ? kereta kancil

Anonymous said...

SALAM ABG JEFF,wayar +ve lampu kecik tu kne potong terus ke? atau wayar -ve fender signal tap je kt situ...

jeff_tacra said...

ikut seperti gambar 6

Fadli Saad said...

Assalamualaikum tuan, sy ada beli LED signal tapi bila masuk je kt viva terus berkelip laju cam relay rosak. Spec LED tu DC 12V 0.3W. Perlu mod atau mmg laju gitu?

jeff_tacra said...

kena pakai 12v 5w

Fadli Saad said...
This comment has been removed by the author.
Fadli Saad said...

Ok mengikut perkiraan hamba, ada 4 LED signal so (0.3W x 4)/12V = 1Amp. Maka kene tukar relay 1Amp dan guna fuse 20% more than load = 1.2Amp fuse. Betul kah? Kalau macam ni confirm la void warranty..

Fadli Saad said...

http://store.ijdmtoy.com/Add-Load-Resistor-Fix-For-LED-Signal-Light-a/169.htm

RM Hakim said...

salam abg jeff. arah mne nk jolok tuh?sy xnmpk cmne nk buka lock die.mohon tunjuk ajar

wan way said...

Macam mana nak wiring spotlight kereta viva..

tam hassan said...

Sama cam kes den kena..kalo pagi fender signal tak nyala bila bagi signal..camne nak fix ek..
