entri kali ini boleh dikatakan begitu senang untuk dilakukan iaitu bagaimana menggantikan horn sedia ada pada kenderaan masing. kalau cuma ganti pada tempat asal lagi senang kerja, cucuk soket je kat horn baru tapi kalau hendak menambah horn lain maka perlulah dilakukan proses wiring dan menambah 1 spdt relay untuk menstabilkan bunyi horn berkenaan. seterusnya saya tunjukkan bagaimana proses wiring horn baru, biasa kedai accsorroes mengenakan caj rm30 untuk proses wiring, kita sebenarnya boleh lakukan secara DIY sahaja



sepasang horn BOSCH brand new dengan harga sekitar rm60 sahaja. banyak terdapat di mana-mana kedai spare part atau kedai accessories pun ada horn jenis ini. pemilihan jenis horn bergantung pada cita rasa masing-masing




jangan lupa beli juga spdt relay sama ada 5 kaki atau 4 kaki. kita nak guna hanya yang 4 kaki sahaja dan untuk memudahkan proses wiring nanti belilah sekali soket relay harness seperti pada gambar atas sebelah kiri, harga relay sekitar rm10 dan soket rm5, lebih kurang macam ni kot harganya


gambar soket lagi, boleh beli berasingan. dengan adanya soket relay ini dapat memudahkan kera wiring nanti dan hasilnya pun akan kelihatan kemas, biasa kedai acc tak guna pun soket seperti ini, hanya cucuk pin pada kaki relay sahaja, lama-kelamaan akan longgar dan boleh tertanggal


pin untuk dicucuk pada horn nanti, boleh beli kat mana-mana kedai jual peralatan letrik/letronik. harga pun murah je

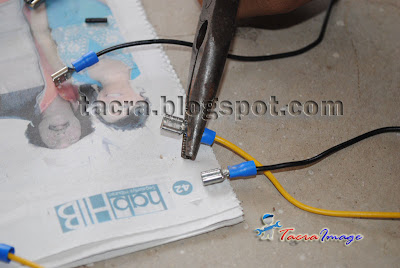

dah terminal untuk dipadankan pada horn nanti, warna kuning tu untuk 12v dan hitam untuk body. mana-mana color wire pun boleh asalkan penyambungannya nanti betul


cucuk pada terminal horn seperti di atas dan jangan lupa pastikan terlebih dahulu yang mana 12v dan mana ground (+/-) biasa ada tertera pada horn

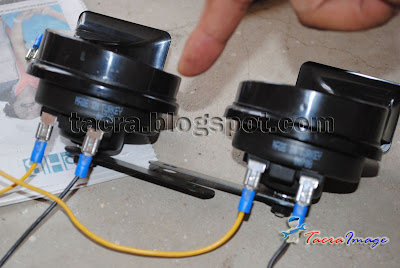

dah siap cucuk pada horn

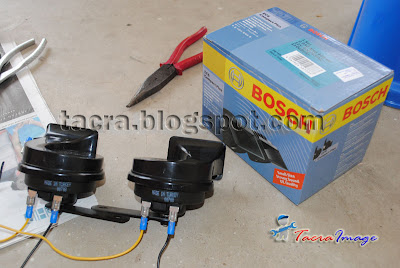

sekarang proses wiring iaitu wire hitam gabungkan sekali dan tap pada - iaitu mana-mana body kereta, biasanya cari nat bersaiz 10mm yang sedia ada pada kereta longgarkan dan sambung termina ground ni pada bahagian berkenaan. manakala wire kuning pula ialah disambung pada kaki 87 relay seperti gambar di bawah ini



lihat pula wiring pada relay, iaitu kaki 87 disambung pada terminal + horn baru. kaki 85 relay sambung ke wayar ground asal horn iaitu wire negatif(-) horn asal. kaki 86 relay sambung ke wire 12v horn asal iaitu wire ini sebenarnya dah ada pada horn asal, cuma cabut dari horn asal dan tap ke kaki 86 relay. kaki 30 relay tarik wire terus ke terminal + bateri, pasang fuse 10a satu pada jarak lebih kurang sejengkal dari terminal + bateri tadi


untuk memudahkan pemahaman sila rujuk pada digram di atas

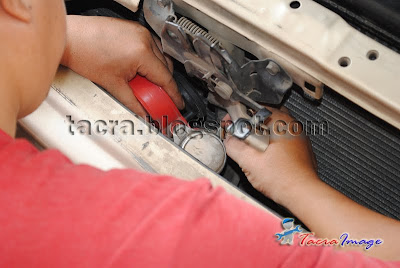

buka horn lama

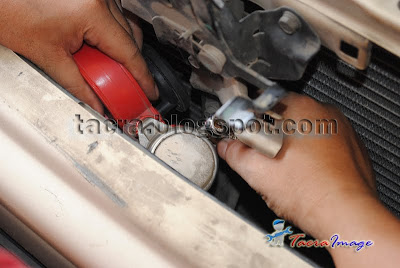

gantikan horn lama dengan yang baru, bila dah siap bolehlah test horn tersebut

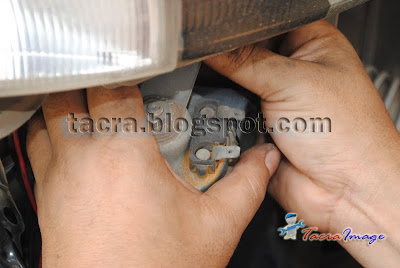

gambar ni ialah horn standard proton wira iaitu berada di kiri dan kanan bawah headlamp. nak keluarkan horn asal ni kena buka bumper terlebih dahulu. boleh juga ganti horn baru kat sini dan proses wiring seperti di atas tidak perlu dilakukan lagi, cucuk terminal pada horn baru, selesai

sekian, terima kasih
jumpa lagi

31 comments:

farious said...

abg jeff,keta kecil mcm kancil sesuai tak pakai horn bosch@horn besar2 ni?takda efek kan kt bateri?

jeff_tacra said...

tidak ada masalah pakai horn ni pada kereta kancil, boleh pakai

Anonymous said...

kalu horn ni sambung terus ke wayar asal boleh ker.....kalu wat wiring baru plak.....wayar ground yg asal 2 x yh sambung ker.....

jeff_tacra said...

boleh nak guna wayar asal, just sambung je dan tak perlu relay lagi

Anonymous said...

saya cucuk trs ke tmpt asal tk kuat la bunyi dia..cam tk leh suport..

Shamzreen said...

Bro Jeff, Harap dapat bantu... Saya gunakan relay horn yg asal (bosch)utk horn yg baru. Saya dah test relay tu, OK. Fius horn pun OK. Tapi, masih tak berbunyi lagi horn tu.. Saya pasang betul2 ikut cara bro jeff. Macam mana nak check wire connection ke suis horn (wire yg mana?) Sebab, saya suspect wire ke suis tu mgkn terputus.. Tolong bro..

jeff_tacra said...

try guna test lamp, klip kat body dan hujung test lamp tu tap kat wire 12v sambil tekan horn, kalau ada api bermakna wayar horn ok dan sebaliknya. biasanya wire horn wira ni negatif, kena klip kat 12 v dan test wire horn sambil tekan horn

Shamzreen said...

OK bro.. saya test skali lagi.. mesti wire horn tu yg negative (-ve. Thanks.

Anonymous said...

perihal horn:

- kalau boleh elakkan kena air.tak kiralah air hujan ke, air mase cuci kerete..kalau masuk corong [air-horn atau horn diafram] leh lemaukan bunyi. itu sebab bagus letak kat tempat asal.iaitu bawah headlamp.terlindung dari terkena air..

-[hatta]

Anonymous said...

salam.. tmpang tnya. sy psang horn siput guna rlay. suma connection dah ok mcam yg bro jeff bg tau tp masalah nya bla on suis horn trus bunyi.. sy check wire dr horn asal bila bka suis mmang ada carent(api)walau pn wire horn d streng dh cbut. apa sbb nye? adkah kna perlu buat wiring baru dri horn ke relay?? harap dpat ban2..

jeff_tacra said...

tengok peneranga gambar #9, cuba check betul-betul penyambungan wiring ke relay, kemungkinan ada silap

Anonymous said...

salam..bro tmpng tnya..wire 12v tu wire ape?wire dr stering ke?

jeff_tacra said...

wayar kat horn asal kan ada 2 wire iaitu satu ground (-) dan satu lagi 12v (+), wayar positif inilah yang supply 12v, wayar kat stereng tak usik pun

Anonymous said...

Bro Jeff, ada tak gambar tunjuk macam mana nak buka bumper Perodua Kancil. Sebab saya tak dapat cari lokasi horn asal. Saya rasa bumper dah halang horn tersebut.

Saya nak cuba DIY sebab jimat duit.

Anonymous said...

Bro Jeff, ada tak gambar tunjuk macam mana nak buka bumper Perodua Kancil. Sebab saya tak dapat cari lokasi horn asal. Saya rasa bumper dah halang horn tersebut.

Saya nak cuba DIY sebab jimat duit.

Anonymous said...

salam.. nk tnya, wire horn asal bla on swith knapa 2 2 ada karen(12v)?? btol ker wire horn asal tu? kete wira 2nd..

jeff_tacra said...

wire horn asal bila on switch wire + akan ada 12v. wire horn proton/mitsu suis horn kat stereng tu negatif

maserwan masjudi said...

bro Jeff, saya nak tau kedudukan asal horn relay bagi proton wira, sebab horn saya tetiba x bunyi, memula tu bunyi kuat pastu terus bunyi tek..tek.. sy suspek relay pblm..adakah kalau satu horn rosak blh jd puncanya..tq

Birin Jovrin said...

Salm..jeff hon wira saye ni tak bunyi.hon tukr bru tapi tak bunyi juga.wayar hon asal xde relay.nak cek ape ye?

jeff_tacra said...

tambah relay pada wire asal

shah rizzad said...

Blh ke guna dua jenis horn berlainan jenis...,boleh pilih nk guna yg mna satu guna suis.......
Camne wiring nye?

mohdsuhaimikamarul said...

wayar pada horn ada fungsi bila tekan. cek pada wayar asal horn merah dan itam seblelum tekan xde api pada test pen. bila tekan horn ada api pada wayar merah.kira horn xde masalah ke? yg masalah pada smbungan horn baru ke atau pada relay. sblum ni sambungan td ok je. tekan ada bunyi. saya pakai dabel horn. kereta wira.tq

mohd faisal said...

bos..ape saiz wayar atau pun jenis wayar yg diperlukan?

JAMEL KEAI said...

Bro,
Cmana smbungan wire set horn 8bunyi yang antara relay dan 2horn tersebut..
Wire trsebut ada 4warna iaitu merah,hitam,hijau dan biru..
Yg pstinya wire muka depan ada smbung ke horn 2pcs..
Wire yg sbelah blakang sya x psti yg mna smbung ke relay dan wire horn asal..
Tlng ajr ckit bro..
Tq.

Anonymous said...

Assalam. Kalau kereta yg horn asal ade 2 still kene gune relay jgk mcm diagram kat atas? Or boleh plug and play je?

Jeff Tacra said...

lebih baik guna relay

Anonymous said...

As salam bang,kalau + - dkat siput pasang terbalik apa effect nye?tak bunyi,bunyi xkuat atau mcmana?sy bli hapkat pnye,xda pulak tulis kt siput tu terminalnya...tq

Nor Azlan Bahari said...

As salam bang,kalau + - dkat siput pasang terbalik apa effect nye?tak bunyi,bunyi xkuat atau mcmana?sy bli hapkat pnye,xda pulak tulis kt siput tu terminalnya...tq

Nor Azlan Bahari said...

As salam bang,kalau + - dkat siput pasang terbalik apa effect nye?tak bunyi,bunyi xkuat atau mcmana?sy bli hapkat pnye,xda pulak tulis kt siput tu terminalnya...tq

Nor Azlan Bahari said...

As salam bang,kalau + - dkat siput pasang terbalik apa effect nye?tak bunyi,bunyi xkuat atau mcmana?sy bli hapkat pnye,xda pulak tulis kt siput tu terminalnya...tq

Nor Azlan Bahari said...

As salam bang,kalau + - dkat siput pasang terbalik apa effect nye?tak bunyi,bunyi xkuat atau mcmana?sy bli hapkat pnye,xda pulak tulis kt siput tu terminalnya...tq
