Panel Digital Removal & Switch

berjumpa lagi dengan entri yang banyak di'request' iaitu mengenai bagaimana membuka panel aircond digital dari dashboard serta saya selitkan gambar bulb dan LED yang saya pasang untuk suis dashboard. di bawah ini saya fokuskan kepada bagaimana mengeluarkan panel digital dari dashboard dan gambar-gambar lampu kat suis tu hanya selingan sahaja

sebelum panel aircond ini dapat dikeluarkan terlebih dahulu keluarkan panel tengah dashboard dengan berhati-hati. kemudian buka nat phillips pada bahagian panel iaitu hujung atas kiri dan kanan dan bahagian bawah kiri dan kanan

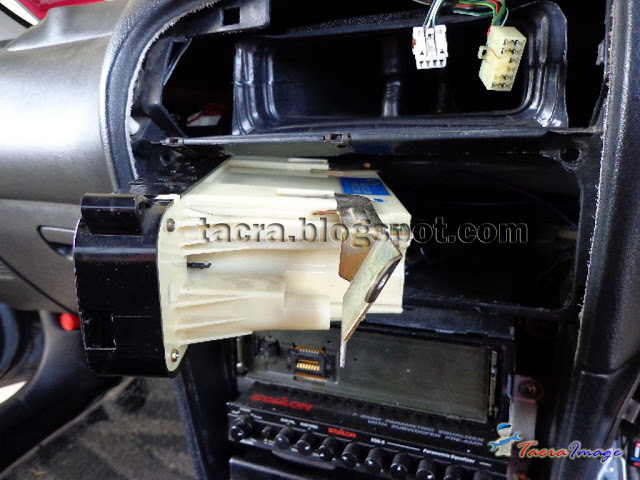

apabila dah keluarkan nat sengetkan panel seperti gambar di atas

unplug dua soket pada bahagian belakang panel

sepatutnya ada satu hose seperti yang ditunjukkan dan hose ini sebenarnya aliran angin aircond yang melalui hose ini untuk menyejukkan dalaman dan lita panel digital. sebab itulah selalu kita dengan berlaku masalah line merah pada screen kerana komponen pada litar menjadi panas dan boleh merosakkan peralatab tertentu. dengan adanya hose ini angin sejuk aircond dapat menyejukkan bahagian dalaman panel dan seterusnya menjadikan panel digital anda tahan lebih lama. kebanyak pomen tak pasang pun hose ni, padahal standard halfcut memang ada hose ini yang puncanya dari blower tengah dan cucuk ke belakang kanan panel digital, dah ada tempat untuk dipadankan dengan hose berkenaan

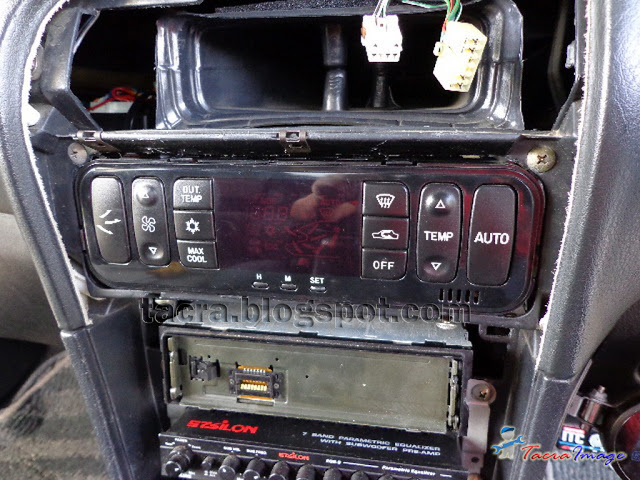

apabila dah sengetkan panel maka dapatlah ditarik keluar panel dengan mudah

seterusnya saya buka bahagian hadapan panel untuk menggantikan bulb asal dengan LED

kelihatan yang berwarna biru ialah bulb asal untuk panel digital, sebenarnya hanya menggunakan bulb kecik dan dipakaikan bulb condom untuk menjadikan cahayanya berwarna putih

 cuba lihat bahagian kanan yang berwarna hitam kecik tu, inilah tempat kemasukan bulb kecik dan dengan menggunakan screw driver flat pusing lawan jam untuk mengeluarkan bulb

atas yang berwarna biru ialah bulb asal kat panel digital dan bahagian bawah pula merupakan LED yang telah diubahsuai denagan tapak bulb asal. ekor yang berwarna hitam ialah resistor untuk LED untuk digunakan pada 12v, jadi LED tidak mudah terbakar dengan menggunakannya

test LED dah hidup dan harus diingatkan jangan bertukar polarity atau kaki LED antara negatif dan positif kerana jika tertukar LED tidak akan hidup

panel digital dah siap pasang pada tempatnya

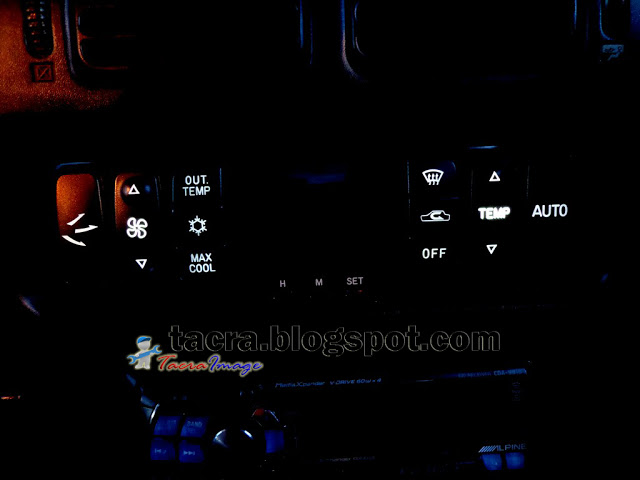

cahaya yang keluar dengan menggunakan LED putih

antara suis lain pada dashbaord yang menggunakan LED dan bulb kecil

suis autoflip side mirror dan suis lock pintu

peralatan yang digunakan untuk proses memasang bulb pada suis

sekian, terima kasih
jumpa lagi
