Headlamp Relay Kit

bersua kembali... agak perlahan sikit aktiviti diy pada bulan puasa ini namun kali ini saya paparkan bagaimana membuat secara DIY headlamp relay kit iaitu menambahkan relay pada lampu kereta untuk menstabilkan arus letrik dan seterusnya boleh menjadikan lampu bertambah terang daripada biasa. kebanyak relay kit yang dijual hanya mempunya 2 relay sahaja bagi lampu kiri dan kanan sama ada untuk low beam mahupun hi beam, tetapi kali ini saya tunjukkan bagaimana menambahkan 4 relay untuk sepasang lampu iaitu bagi satu lampu kiri 2 relay iaitu masing-masing satu relay untuk lo beam dan satu lagi untuk hi beam. jadi keseluruhannya anda perlukan 4 biji SPDT relay, ikuti penerangan seterusnya

pertamanya dapatkan sepasang soket male 3 pin seperti di atas untuk dimasukkan pada soket asal headlamp nanti. soket ini boleh didapati di kedai spare part. di bahagian belakangnya terdapat 3 wire iaitu untuk ground, low beam dan hi beam

dapatkan SPDT relay 30 amp atau 40 amp sama ada yang 4 kaki atau 5 kaki, tetapi kita hanya gunakan 4 kaki sahaja dalam menghasilkan kit ini. pada bahagian kirinya ialah soket relay, jadi anda perlukan juga 4 soket relay

sepasang fuse holder juga boleh didapati di kedai spare part. 1 fuse untuk headlamp kiri dan satu lagi untuk digunakan pada headlamp kanan

dua fuse berukuran 30amp

ini ialah SPDT relay jenama BOSCH made in portugal

 nombor tertentu pada kaki relay terdapat pada bahagian pin relay

 relay dan soket

 diagram SPDT relay



ini ialah diagram yang saya hasilkan untuk membuat headlamp relay kit, ikuti sahaja penyambungan wiring dengan menggunakan wiring khas untuk automotive, jangan gunakan wiring biasa kerana output yang keluar sekarang dah menjadi hi power output iaitu arus yang diambil dari + bateri. gunakan wire bersaiz 14awg

 soket asal pada headlamp dicabut iaitu soket 3 pin yang kita masukkan pada headlamp

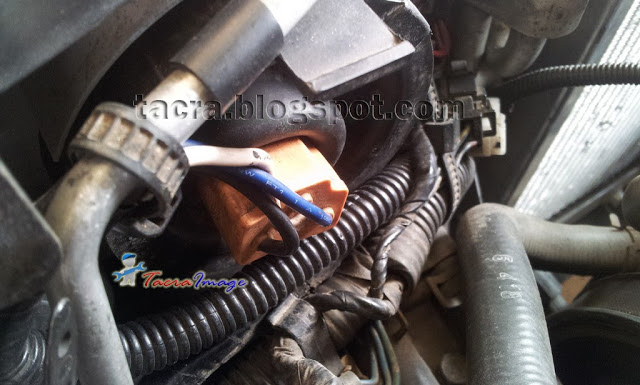

pada soket asal bulb tadi cucuk dengan female soket 3 pin yang dibeli dari spare part dan seterusnya pendawaian boleh dilakukan mengikut diagram di atas

output pada kaki 87 relay (rujuk diagram di atas) disambungkan dengan soket 3 pin yang baru dan dipadankan pada bulb headlamp kereta
apabila dah siap kit yang anda hasilkan maka akan kelihatan 3 soket di atas yang perlu ada pada sebelah headlamp dan ini bermakna pada sebelah lagi satu pun proses penyambungan sama sahaja antara kiri dan kanan headlamp

susun kedudukan relay dengan teratur dan boleh letakkan pada satu tempat atau anda boleh memilih mana-mana lokasi untuk ditempatkan relay sama ada 4 biji relay dan fuse sekaligus atapun 2 relay dan 1 fuse bagi headlamp kiri dan satu set lagi di sebelah kanan. terpulang pada kehendak anda

saya letakkan sekali gus pada satu tempat untuk memudahkan kerja sekiranya terdapat relay atau fuse tertentu yang mempunyai masalah

sekian, terima kasih
selamat berpuasa, selamat hari raya
jumpa lagi
