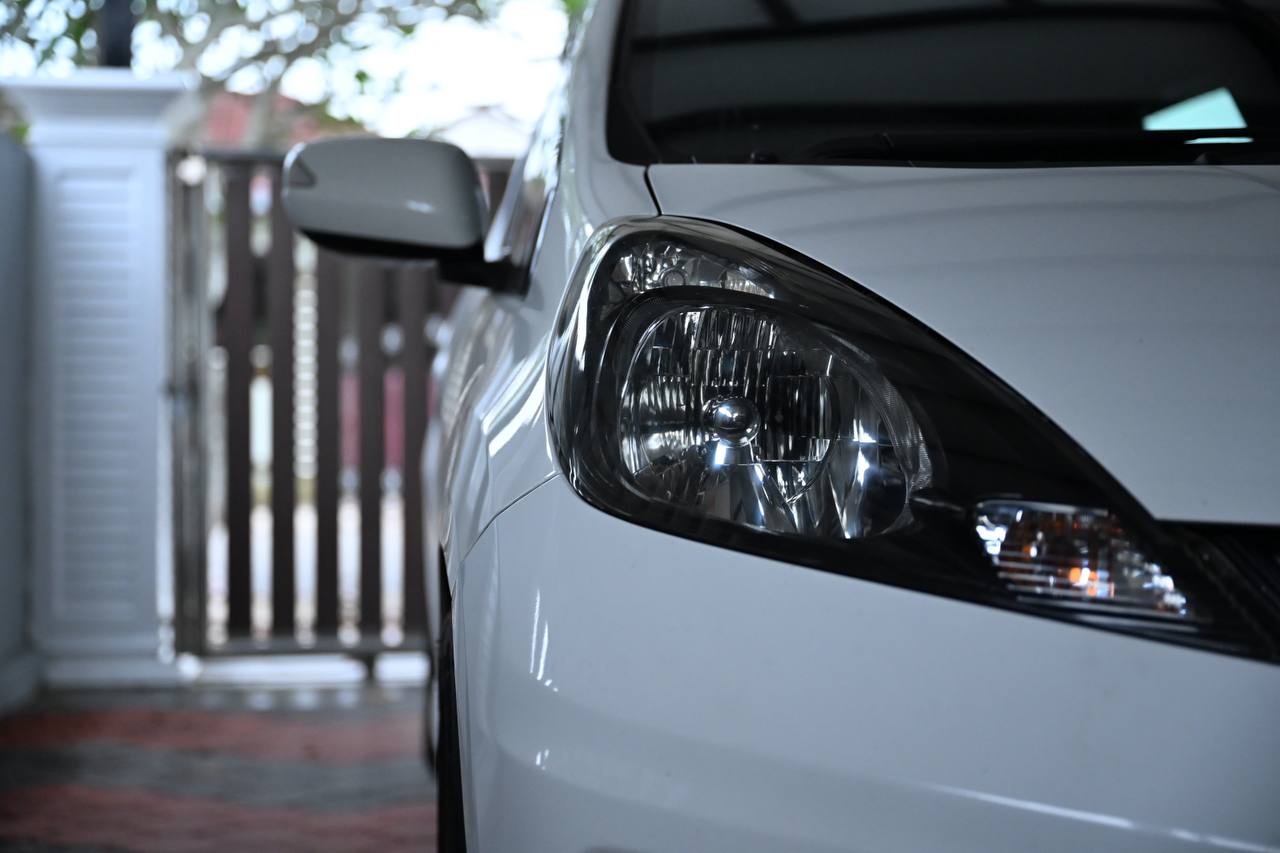

headlight honda fit ge rs versi HID mempunyai motor di kiri dan kanan headlight untuk melaras tinggi dan rendah cahaya lampu hanya dengan melaras suis yang terletak pada dashboard. sebenarnya kita boleh memasang sendiri suis ini untuk membolehkannya berfungsi seperti asal pada honda fit ge rs keluaran japan. kalau dah convert headlight kepada jenis ini, anda hanya perlu dapatkan suis sahaja untuk memasangkannya pada dashboard kereta honda jazz malaysia
inilah kedudukan suis apabila siap dipasangkan pada dashboard honda jazz ge. slot kosong dah sedia ada pada bahagian tersebut dan kita hanya pasang sahaja secara plug n play. selebihnya proses wiring perlu dilakukan seperti yang saya akan terangkan di bawah ini. bahan yang diperlukan ialah suis itu sendiri yang boleh dibeli di shopee https://s.shopee.com.my/3LFQ4n8aCu dan sediakan wire secukupnya iaitu ukuran dari kedua-dua headlight hingga ke dalam kereta pada bahagian suis dashboard
soket untuk headlight juga perlu disediakan. kalau semasa beli headlight fit rs dan anda sudah dapat soket untuk motor tersebut memadai menggunakannya sahaja. sekiranya soket tak dapat maka perlulah kita beli yang lain. anda boleh beli soket di sini https://s.shopee.com.my/2qJ9UF0e5x dengan harga yang murah sahaja.
$ads={1} $ads={2}
dalam proses wiring anda perlu berhati-hati supaya tidak berlaku kesilapan semasa penyambungan wire. kesilapan sambungan wire boleh menyebabkan litar pada motor headlight atau pada suis rosak. teliti diagram di bawah ini supaya kesilapan tersebut tidak berlaku.
kita bermula dengan diagram pada suis ini. terdapat 5 wire pada suis iaitu:
- light green - 12 volt disambungkan pada ignition on
- purple - signal untuk motor - dsambungkan kepada pin tengah motor headlight
- hitam - 2 wire hitam boleh combine sekali untuk ground
- grey - untuk lampu suis disambungkan dengan + lampu kecil

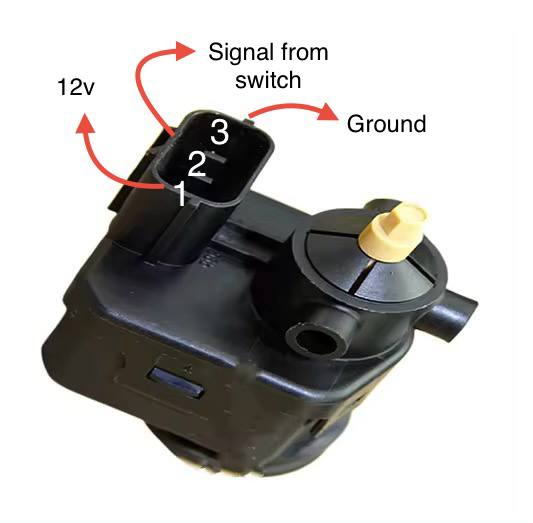

motor pada headlight terdapat 3 pin
- pin 1 - 12v perlu disambungkan ke wire light green switch
- pin 2 - disambungkan ke signal swtich (wire purple)
- pin 3 - ground, boleh tap mana-mana body
selesai penyambungan wire boleh lah anda menguji dengan melaras suis tadi. akan kedengaran bunyi motor pada headlight apabila kita memusingkan pada kedukan 1, 2 atau 3 suis tersebut menandakan motor pada headlight berfungsi dengan baik
anda juga boleh klink link video di bawah:
