Double Layer Servo Brake

hari ni berlangsung lagi diy untuk upgrade servo brake single ke double layer walaupun hari ni masih lagi mood raya (raya ke-6), memang berbaloi upgrade servo brake kerana brake akan menjadi lebih mencengkam dan meningkatkan lagi sistem brake kereta. ye lah... enjin dapat upgrade tapi braking masih lagi standard... mana sepadan kan, hehhe...


servo brake double layer, boleh nampak ketebalannya dari standard

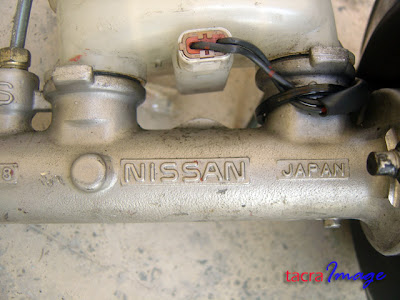

ambik dari model NISSAN SR20


keluarkan minyak brake terlebih dahulu


buka skru 12mm dan keluarkan pump brake


pump telah dikeluarkan


buka 4 skru servo bersaiz 12mm pada bahagian bawah dashboard


servo single layer 4G91


bracket kena keluarkan dan pasang kat servo double layer. kalau servo mana-mana mitsu tak perlu buat seperti ini, hanya plug & play sahaja


masukkan servo dan pump brake


kena mod paip brake bahagian tepi kiri pump brake. potong paip brake


masukkan nat untuk dipasang ke pump brake


guna alat ini untuk buat kepala paip baru, flaring wrench


pasang paip dan kemaskan apa yang perlu seperti sambung wayar indicator h/brake


sambung hose brake ke intake manifold


bila siap buat bleeding keempat-empat tayar, bila siap test kereta untuk memastikan brake berfungsi dengan sempurna

sekian, terima kasih
selamat mencuba

107 comments:

Anonymous said...

memang puashati .. patutlah ramai orang tukar kepada double layer belaka.. hasil pun double trouble gok..

tacra aka jeff said...

review dari owner kereta

Anonymous said...

bohh..
kalu boh serbo brek evo masuk wira paip brek keno modi jugok ko....

Anonymous said...

mano..sedak nissan ko evo serbo brek tuhh...

tacra aka jeff said...

bagi saya servo nissan terbaik, lembut tapi cengkam memang best. kalau servo evo mesuk wira p & p je...

Anonymous said...

bg...kalau saya pakai nissan almera punya servo ok tak?

Anonymous said...

sambunglagi.. ni die punye Manufacturer code:2N350 dan Original code:JKC862-01205 utk nissan almera servo brek tadi

jeff_tacra said...

mana-mana pun takpe, asalkan double layer

Anonymous said...

mekasih bang....harini kot kalau sempat testing jap...banyak lagi kerja nak dibuat kat wira saya tu...oil pan gasket pun nak tukar...

Nor said...

bang...dah pasang dah pakai nissan double layer...tapi saya tak pasang vacuum hose valve tu...pakai hose tanpa valve...

jeff_tacra said...

kena pakai hose ada valve baru function cantik

Nor said...

dah pakai dah bang...tapi ade komplikasi...enjin makin lame makin berat...

jeff_tacra said...

try cek balik valve tu takut terbalik masa pasang, valve tu kasi angin one way je

Nor said...

ooo...nanti saya check balik

Nor said...

macam mane nak tahu terbalik atau tak?kalau dua2 terbalik kan jugak sama masalah....ade solution lain?atau pakai aje tanpa valve?

hilmi said...

valve tu ada ada jual separate ker bang?... pastu, x jd masalahkan kalau saya spray cat nak kasi nampak cantik n utk elakkan karat...

Anonymous said...

ade ape2 kod tak kat servo brek nissan yg menunjukkan servo tuh dr sr20..yerla takut kene tipu kat tauke kedai potong tuhh..hee

Anonymous said...

slmm.. boh
pertanyaan enjin cuberator boleh ko masuk servo brek nissan nie..berehh

jeff_tacra said...

enjin carb pun boleh masuk servo nissan

Anonymous said...

salam.b.jeff,minyak brek saya dot 4 putih baru tukar bulan Mac lalu tapi ni dah keruh hitam berkarat..brand REPCO..apa punca b.jeff?tq

jeff_tacra said...

wsalam, dot4 brake fluid memang putih. kalau baru tukar tapi dah hitam macam master pump dah tak elok. masa tukar dulu buat flushing atau tidak

Anonymous said...

salam bang...nk tanye skit..sye ade psg double layer ni...tp honda punyalah...tp mslhnya..brake tu kejap tinggi kejap rendah....bleeding dh buat...pastu dh buat flushing kt servo tu...tp pomen tu ckp kene tukar o-ring dlm tu...tp x tukar lg...mungkin sbb o-ring tu ke brake jd mcm tu???harap dpt membantu

jeff_tacra said...

betul jugak kata pomen tu, kemungkinan seal dalam servo dah tak cantik sebab tu sekejap tinggi dan sekejap rendah bila tekan pedal brek

Anonymous said...

klau mcm tu...kenelah tukar seal tu...agak2 mahal x seal tu???

Anonymous said...

salam tuan.... apa masalah kereta saya bile tekan brake je enjin nk mati.... sy jgk ada dgr bunyi angin mcm hos bocor bile tekan brake tu... mintak tolong tuan

jeff_tacra said...

kemungkinan servo dah tak elok iaitu ada kemungkinan oil seal dalam servo dah rosak, sebab tu boleh menyebabkan bunyi macam angin bila tekan brake

Anonymous said...

enjin nak mati tu pun sebab servo jgk ke tuan?

Anonymous said...

Salam Abg Jeff..

Saya ada satu masalah dengan wira 1.5gli iaitu:
Semasa idle, apabila pedal brek ditekan akan ada bunyi "hiss" (mcm bunyi angin keluar) dekat dashboard bahagian pemandu. Tapi bila pedal brek ditekan, bunyi "hiss" hilang..Adakah ianya berkaitan dengan brek servo atau apakah masalah sebenarnya dan penyelesaiannya..Kalu boleh tolong bagi anggaran kos baikinya.

TK

jeff_tacra said...

itu masalah brake servo, mungkin ada kebocoran vacuum atau seal servo dah tak cantik. lebih baik ambik double layer servo dari mitsu, anggaran kos sekitar rm150 sahaja

nizam said...

salam bang,,,saya dah tukar servo double layer dari jenis cefiro,,tapi masalahya bila bliding satu paip brake x kuar minyak brake,.try pakai master pump std dan servo tadi,,masalahnya pulak brak x leh agak..kejap tinggi kekadang rndah.leh abg tlg ...

jeff_tacra said...

pump mitsu kalau nak combo dengan servo nissan kena edjust sikit nipple kat tengah depan servo tu, kena test dulu dan kadang-kadang kalau tak kena setting brake boleh lock terus. ada sumbat ke dalam pump asal cefiro tu...

nizam said...

nanti saya chek..lagi satu bang,,klu pasang servo terbalik ,bleh mendatangkan masalah x...tq

Anonymous said...

salam bro, anggaran rege servo brake nissan double layer sr20 tu brpe?TQ

Anonymous said...

rm200

jeff_tacra said...

dengan saya ada satu servo nissan double layer. kalau nak sila email dan bagi contact nombor

Anonymous said...

salam bro jeff, valve ke servo brake tu mmg kne pkai kn....adajual kt sparepart ker....

Anonymous said...

KALAU ISWARA GUNA SERVO DOUBLE LAYER DARI NISSAN BLUEBIRD 1.8 BOLEH TAK?ENGINE STANDARD 4G15..

jeff_tacra said...

model nissan boleh masuk kat proton tapi kena tengok inlet pipe btake kat pump, kadang-kadang sama dan kadang-kadang ada beza, ken mod sikit pipe tu

Anonymous said...

klu kita nk cari SERVO DOUBLE LAYER mitsu punyer dari hafkat, apa kondisi yg perlu kita lihat?
takut prob plak bila dah beli...

kulan said...

sALAm Bos,
Kalo waja 4g18 double layer ape boleh masuk?..tq..

Anonymous said...

Salam boss...klu myvi 1.3 bole muat doubler layer apa???

Anonymous said...

kulan..waja sy bubuh servo double layer nissan silvia.kat master pump tu tulih BM44...kalu dpt skyline r34 BM50@57 lg best...body dekat mount absorber kena ketuk,ketidak nnt master pam sangkut..pipe line kena buat lain utk yg xdak ABS...

Jijie Firdaus said...

Pergh! memang best gile pakai serbo double layer nieh...mencengkam!...mantap!....sgt bagus!

Anonymous said...

Salam bro jeff...Sy dah tukar servo brake double layer dr nissan.hasilnyer mmg x mengecewakan..mmg terbaik.. Bro..valve 1 way tu ada jual x eks kt spare part..igt nk tmbah valve tu plak..pastu tukar pkai braided hose.....

persona standard said...

abg jep..sr20 ni bole mod masuk persona x?
belakang pakai drum lagi..ade masalah x kalo pakai double layer ni?

Anonymous said...

slm....jeff kawe br saje tukar double layer jenis mitsu..kesan
1)brek terlalu ok
2)pedal brek jd tinggi
3)brek jd jem tayar sebelah kiri dah servis jd jugak....
4)bunyi angin masa tekan brek (boleh atasi atau tidak
5) hos angin servo pecah akibat pressure
mintak pandangan demolahh...jenis keretA WIRA 1.5 CUB
*PANDANGAN POMEN
sepit kat pedal brek jenis panjang kena tukar yg pendek (xde free play brek jd panas pastu kembang)

jeff_tacra said...

Pedal brek tinngi boleh adjust push rod kat pedal brek tu, sebab tu brek boleh jem sebab brek tinggi dan dah habis limit, so dia akan selalu push pump dan hasilnya brek sentiasa makan dan jem, bunyi angin pada servo menandakan servo dah bocor

Fadli said...

Abg Jeff..bese kat kedai kalo nk buat kepala paip baru gune flaring wrench tu die charge bape eh? Saya punye leaking kat situ..suspect kepala paip tak cantik kot

jeff_tacra said...

Saya tak pasti berapa harga kalau buat kat kedai, try dulu survey

Anonymous said...

Dpt gak cari 1 way valve utk brake servo neh..rege dlm rm12.. mmg rasa lain bla ada valve neh...

merosyimura San said...

Abg jeff..nape bila da pkai one way valve tekan brake byk kali..pastu brake jd berat...

merosyimura San said...

Dah setel masalah..rupanyer ada bocor dkat hose valve...

Anonymous said...

bos....upah pasang servo double ni biasanya berapa?

Anonymous said...

salam bro,saya baru tukar servo brake dbl layer mitsu..maslahnya brake kejap rendah dan kejap tinggi..brake terlalu mencengkam..jammed semua tayar..,da tukar ke single layer pun sama jgk brake tinngi .. tlg bagi pendapat yer bro..tq

jeff_tacra said...

apabila sistem brek ditukar seharus proses bleeding kena buat untuk keseluruhan 4 brek. kalau brek terlalu mencengkam kena adjust kat pedal brek, adjust push rod servo supaya tak makan kuat sangat

Anonymous said...

salam nk tye masalah pd brake servo masalah ape ?

Anonymous said...

salam abg jeff..nk tanya,saya dh tukar double lay er servo pajero punya..tapi brek hampeh jgk..pad brek baru semua..apa problemnya...satu lagi...sy dh mesin piring disk belakang kot pomen ckp piring x sama..lepas mesin...brek jd makan belakang dulu..baru mkn depan..apa masalahnya...?

jeff_tacra said...

Pipe hose brek tu dah ok ke pasang, macam terbalik je ni. Patutnya brek depan grip 70% dan belakang 30% je. Try bleeding balik kesemua brek

Anonymous said...

boh...kalu pakai valve standet dr proton untuk serbo nissan boleh ko.....dan 1 lagi nk tahu valve tuh pasang terbalik ko dop lagumano tuh..ado caro ko....tq

jeff_tacra said...

boleh gunakan valve standard pada servo nissan, tidak ada masalah dan jangan pasang terbalik

Anonymous said...

boh...untuk makluman kawe ado beli serbo brek nissan tuliss sr sajo xtahu model mano...ader besi bentuk haxsagon dipump brek.... hujunng dia tuh baru ader lubang masuk paip brek.....gapo bendo tuh....abs ko..xtahu tanyo pomen kato boleh masuk wira...agok2 gapo bendo....takut pasang jd bendo lain..gambir diatas tu xdop bendo tuh....tq

jeff_tacra said...

benda tu untuk meningkatkan sistem brek, boleh pakai benda tu, tidak ada sebarang masalah

ilsor76 said...

Bro jef, dalam takung minyak brek Evo, ada 1 filter. Dalam manual Mitsu, filter tu utk yg ada ABS.lau xpkai xpe ke?TQ.

tom suarez said...

cikgu,,kalau guna doble layer servo ni blh selesai ka msalah disck brek convert mitsu ke wira yg xberapa makan?

tom suarez said...

cikgu,,kalau guna doble layer servo ni blh selesai ka msalah disck brek convert mitsu ke wira yg xberapa makan?

Brufen600mg said...

slm... abg jeff... kat kole tganu kat mana ada jual brek servo evo x pom yg sr20 mcm yg abg jeff view ni? biasa berapa harga..TQ

jeff_tacra said...

di kuala terengganu servo brake double layer mitsu atau nissan boleh diperoleh di kedai halfcut shimoji atau boleh cuba survey mana-mana kedai halfcut. harga bermula dari rm150 ke atas

khir fikri said...

salam tuan..den ada beli waja tahun 2000..tukar sport rim 17". masalah skrg brek kurang cengkam atau lambat behenti..kalau emergency brek mmg kantoi la..mcm mana cara nk bagi brek waja ni cengkam?teruk bebenor tak makan ke brek ni..hehe

nk tukar brek disk ke?tukar brake pad mahal n sikit je lainnya..

almuz mustaffa said...

Salam bro jeff,

Tumpang tanya sikit berkenaan masalah saya ni

1. Minyak clutch ngn minyak brek kongsi skali kai satu tabung. ABS ade.

So kalau nak convert servo double layer,
yang mana satu terbaik yang ada ciri2 di atas,
ataupun boleh mode je ?

2. Servo brek mitsu(evo, pajero) , nissan, honda(virs) dan ford . mana lagi cun ? dr segi brake feel, n performance ?

*kete satria neo pekak je.
*salam & time kasih.

aziz said...

Abg jeff Iswara ingine 1.5 pakai servo ape yg trbaik??

aziz said...

Abg jeff Iswara ingine 1.5 pakai servo ape yg trbaik??

aziz said...

Abg jeff Iswara ingine 1.5 pakai servo ape yg trbaik??

It's not yours... said...

salam..bro jeff.sy bru tkar rim 17" dan servo double layer.bila sy main highway atau bwa kt jln bndr dlm jangka msa lama,bila bhentikan kereta mcm ada bau hangit kt pad brek.xde asap,cuma bau je.normal ke bro?

It's not yours... said...

salam..bro jeff.sy bru tkar rim 17" dan servo double layer.bila sy main highway atau bwa kt jln bndr dlm jangka msa lama,bila bhentikan kereta mcm ada bau hangit kt pad brek.xde asap,cuma bau je.normal ke bro?

It's not yours... said...

salam..bro jeff.sy bru tkar rim 17" dan servo double layer.bila sy main highway atau bwa kt jln bndr dlm jangka msa lama,bila bhentikan kereta mcm ada bau hangit kt pad brek.xde asap,cuma bau je.normal ke bro?

jeff_tacra said...

memang normal pad brake bau hangit terutamanya bagi yang membuat perjalan mendaki dan menuruni bukit. tak ada masalah

Hadi Salman said...

salam. bro jeff ..nk tnye waja 2002 kalo nk pkai double layer ape yg boley masok. sbb sy cri smue double layer ade 2 lubang je.. yg waja saya ade 4 lubang

Apexs S said...

Salam nk.. sy br tukar servo pam nissan cefiro ttpi mgunakan master pam standard persona..maslh yg sy rasa tekanan padel brake x mnentu skejap keras dan lembut..lg 1 bila tekan brake mgejut padel terasa keras utk ditekan tetapi brake melekat la..adakah normal untuk double layer..pasang pada proton persona

fadzil romli said...

Salam tuan..nk tnya sikit ni..mintak pencerahan..servo iswara dan wira sama tak? Mksudnya servo saja la,tak termasuk master pump,terima kasih tuan..

fadzil romli said...

Salam tuan..nk tnya sikit ni..mintak pencerahan..servo iswara dan wira sama tak? Mksudnya servo saja la,tak termasuk master pump,terima kasih tuan..

mohaiyedin said...

Salam if nak pasang double layer servo untuk keta charade eapri 1.3cc model apa yang sesuai

jeff_tacra said...

saya tak berapa pasti kalau charade nak ambik dari model mana, boleh mencuba cari yang detomaso punya, kemungkinan sesuai

jeff_tacra said...

servo sama

Eddie Mohd said...

Abg jeff...sy guna kete proton iswara 1.5,utk sevo double ni apa model yg sesuai klu sy nak tukar....minta komen....

Eddie Mohd said...

Abg jeff...sy guna kete proton iswara 1.5,utk sevo double ni apa model yg sesuai klu sy nak tukar....minta komen....

faizul amir said...

As salam bro jeff.servo double boleh masuk kat p.waja tak?servo double lyer ape yg sesuai utk p.waja.bleh bgthu..

faizul amir said...

As salam bro jeff.servo double boleh masuk kat p.waja tak?servo double lyer ape yg sesuai utk p.waja.bleh bgthu..

aryeff ishak said...

Assalamualaikum abg jeff nak tanya cikit pendapat abg jeff. Kereta wira saya kena bleeding brake setiap 2 bulan. Dah periksa semua empat tayar tapi tak ada leaking. Ada yang kata servo ada masalah. Harap abg jeff dapat beri pendapat

FairusSalleh said...

lepas tukar ke double layer,pickup kurang kenapa ye?

shaiful junaidah said...

salam bro jef lps tkr disc bake evo4 dan servo double layer brake x brape mkn knape ye

Ct zakiah said...

sy pakai kete persona manual..skg ni sy dpt servo double layer nissan sr20.. ok x boss

Ct zakiah said...

tp sy pakai brek evo 4 skg.. ok x boss

adnan muhaimin said...

Saya nak pakai brake servo besar sikit dari yang original saga orien..ada kacau tak kalau nak masuk gear ?

bel said...

Bang..saya pakai servo nissan model BM44..masalah bila pasang sangkut kat air filter box..so x boleh nk tutup rapat..bile jalan de bunyi angin..ada cara nak selesai ke?

bel said...

Bang..saya pakai servo nissan model BM44..masalah bila pasang sangkut kat air filter box..so x boleh nk tutup rapat..bile jalan de bunyi angin..ada cara nak selesai ke?

Mista Camrolle said...

Salam bang..kat mane nk beli 1 way valve?mcm mane bentuk & pasang kat mane?

khairuz fadzly said...

salam bang..kereta wira 1.3 karburator bila tekan ram minyak bunyi seolah2 ada sedikit angin yg menyedut di bahagian masterpump.tapi bila cari tak jumpa pulak bocor kt bhg mana,sbb sblm ni mcm xada masalah mcm ni.hose pn dah check tak ada bocor,atau perkara ni normal?tq.

mzidee said...

Servo nissan sr20 ni boleh pasang kat kia spectra tak... Berapa kos servo nissan sr20 ni

mzidee said...

Servo nissan sr20 ni boleh pasang kat kia spectra tak... Berapa kos servo nissan sr20 ni

Edy Hardy said...

Boleh tukar oil seal saje ke bos?atau kene tukar 1 set?

Edy Hardy said...

Waja bleh masuk ke bos?

Simon Loo said...

perodua alza nak upgrade double layer brake pump. brake pump yang sesuai

Simon Loo said...

perodua alza nak upgrade double layer brake pump. brake pump yang sesuai

ahmaddanish mohdsaifulizwan said...

Asalam abg jef. Sy nk tanya ni, servo nissan double layer ,boleh ke kita nk pakai dgn master pump iswara.??

ahmaddanish mohdsaifulizwan said...

Asalam abg jef. Sy nk tanya ni, servo nissan double layer ,boleh ke kita nk pakai dgn master pump iswara.??

ahmaddanish mohdsaifulizwan said...

Servo nissan double layer ,pakai masterpump nissan. Kalau kita tukar pakai masterpump iswara standart atau selain masterpump lain di servo double layer tu boleh ke??

ahmaddanish mohdsaifulizwan said...

Servo nissan double layer ,pakai masterpump nissan. Kalau kita tukar pakai masterpump iswara standart atau selain masterpump lain di servo double layer tu boleh ke??
