Air Filter Heat Shield (Mivec)

bagi pengguna air filter open pod lebih baik sekiranya membuat heat shield bagi mengelakkan udara panas di dalam engine bay disedut oleh filter. entri di bawah menceritakan bagaimana membuat heat shield custom dengan menggunakan perspex atau papan plet kereta yang berwarna hitam

dapatkan ukuran kepada 3 bahagian iaitu A (19cm x 7cm), B (19cm x 22cm) dan C (19cm x 20cm). potong mengikut ukuran berkenaan

untuk menebuk kubang pada bahagian B gunakan drill dengan ukuran lubang yang perlu dibuat ialah 3.5" (bagi pengguna air filter K&N 6" dengan adapter filter 6" to 3.5")

lubang yang telah dibuat pada perspex


tebuk dengan menggunakan skru driver flat

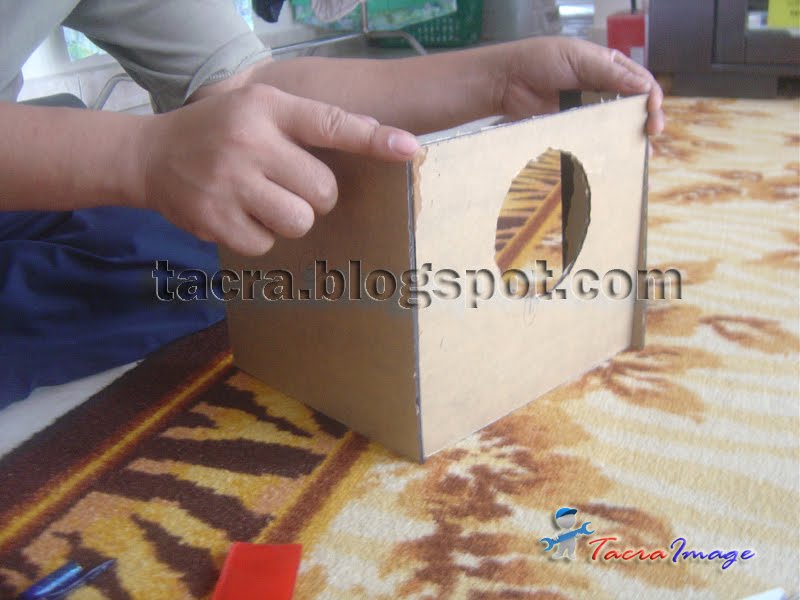

dah siap acuan yang dikehendaki


pandangan dalam heat shield


gunakan bracket L dan nat untuk menyambung kepingan perspex tersebut


dah siap pasang


try masukkan adapter filter 6" K&N


bracket L tempat sambungan dilakukan


semuanya memerlukan 4 bracket L dan 8 set nat


proses menampal insulflex pada bahagian luar perspex


heat shield custom dan adapter


insulflex pada bahagian luar


kedudukan pada kereta nanti akan kelihatan seperti di atas

sekian, terima kasih
jumpa lagi
